十字板探头校准装置

三、设备可实现的功能：

（1）我司主要针对额定量程为100N.m及以下的十字板探头，研制一种十字板探头自动化校准装置，实现对十字板探头的全自动校准溯源，满足JJF(闽) 1111-2020《十字板剪切试验仪校准规范》中对探头示值的直线度、重复性、滞后误差等项目的计量性能要求，装置额定量程不少于200N.m，装置示值准确度等级优于0.3级。

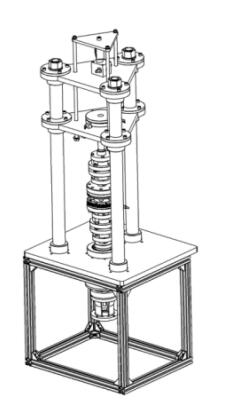

（2）装置采用三立柱三角形均布立式结构，使整个装置扭矩发生的径向轴线方向与重力方向相同，消除各联结部件由于自身重力对扭矩示值传递的不利影响。

（3）总体结构主要分为升降结构、被检探头与标准器联结结构和扭矩发生加载三个部分，加工材料主要采用40Cr合金钢。

（4）定制化装置在理想状态尺寸下通过设置安全系数、尺寸偏差，相对不利位置等组合进行极限荷载有限元受力分析，保证装置在极限荷载情况下符合设计要求，受力轴线偏移得到控制，消除对量值传递的不利影响。

一、设备组成（配置要求，含配套软件）：

（1）升降结构。

（2）立柱。

（3）十字板探头，量程为100N.m，含配套显示仪表。

（4）涨套联轴器。

（5）标准测力仪，准确度等级为0.3级。

（6）上层结构板。

（7）中层结构板。

（8）标准扭矩传感器，准确度等级为0.3级。

（9）底层结构板。

（10）扭矩加载系统，额定量程不少于200N.m，满足准确度0.3级的使用要求。

二、设备可实现的功能：

（1）我司主要针对额定量程为100N.m及以下的十字板探头，研制一种十字板探头自动化校准装置，实现对十字板探头的全自动校准溯源，满足JJF(闽) 1111-2020《十字板剪切试验仪校准规范》中对探头示值的直线度、重复性、滞后误差等项目的计量性能要求，装置额定量程不少于200N.m，装置示值准确度等级优于0.3级。

（2）装置采用三立柱三角形均布立式结构，使整个装置扭矩发生的径向轴线方向与重力方向相同，消除各联结部件由于自身重力对扭矩示值传递的不利影响。

（3）总体结构主要分为升降结构、被检探头与标准器联结结构和扭矩发生加载三个部分，加工材料主要采用40Cr合金钢。

（4）定制化装置在理想状态尺寸下通过设置安全系数、尺寸偏差，相对不利位置等组合进行极限荷载有限元受力分析，保证装置在极限荷载情况下符合设计要求，受力轴线偏移得到控制，消除对量值传递的不利影响。
