密封垫片高温抗压试验机

一、产品简介

本试验机主要用于抗压强度试验，实时显示力值及试验曲线。具有单位转换、清零、过载、超行程保护等功能。本机设有手动控制和电脑全自动控制两种控制方式。

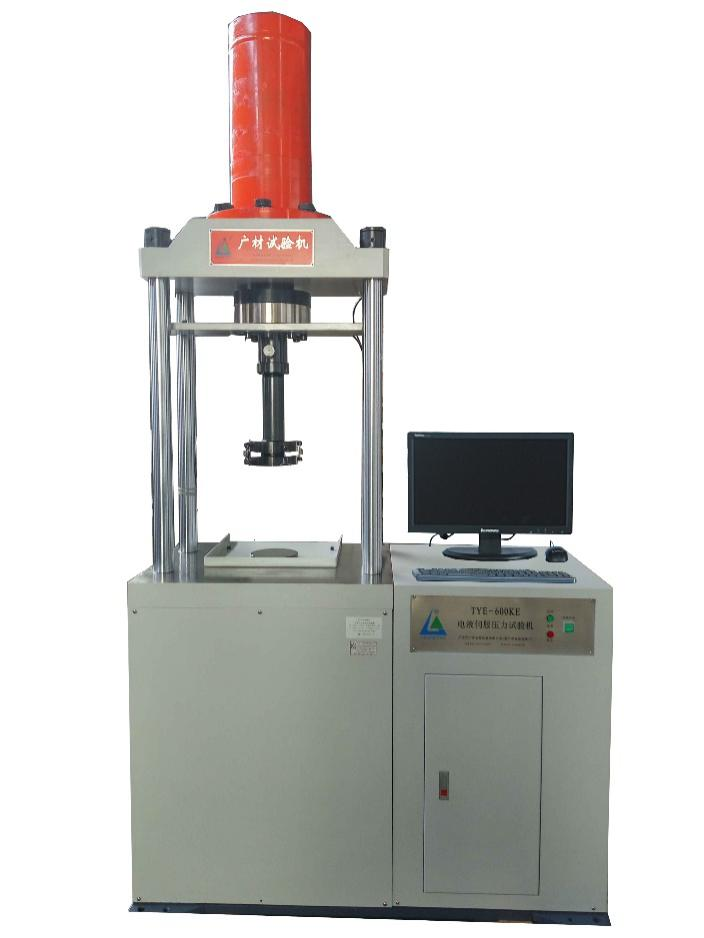

本机是由台面板与上横梁通过四根立柱连接形成刚性固定框架；双作用油缸固定在上横梁上；活塞杆下端连接传感器并与移动横梁上端连接；移动横梁下端连接压板；移动横梁安装导向机构，以保证横梁移动或活塞施力时不发生旋转，当活塞向下运动时可作压缩试验。

二、执行标准
GBT 22307-2008 密封垫片高温抗压强度试验方法A

二、技术参数

1、 最大试验力：200kN

2、 测力范围：2~100%FS

3、 试验力准确度：±1.0%

4、 位移最大测量量：200mm

5、 油缸行程：200mm

6、 试验速度：300mm/min

7、 返回速度：450mm/min

8、 压板尺寸：Ф100mm

9、 测力方式：高精度负荷传感器测力

10、 高温箱温度范围：室温+50~200℃

11、 高温箱内尺寸：300(宽)×250（深）×260（高）mm

12、 整机尺寸：650(长)×550（宽）×1600（高）mm

13、 伺服电机驱动：220V/1.5Kw/5L油泵

14、 重量约600kg.

三、结构原理及性能特点

整机由主机部分、油源系统、电气系统、测控测量系统等组成。

1、主机

主机部分主要由以下部分组成:台面板、立柱、移动横梁、负荷传感器、上横梁、双向油缸。

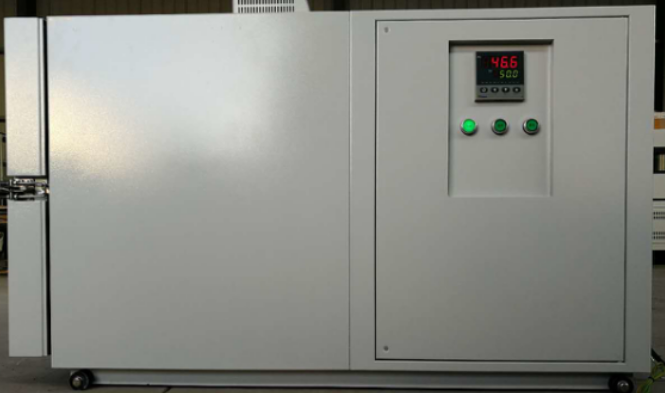

2、高温箱

1）箱体结构

①　箱体采用数控设备制作、工艺先进、线条流畅，美观大方

②　内箱材质为304SUS高级不锈钢拉丝板，外箱材质为优质冷轧钢板静电喷涂

③　内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，隔温效果好，门与门框之间采用进口密封材料及独特的硅胶密封结构，密封、抗老化性好

④　箱内风道采用循环系统，由一只长轴轴流风机，一只不锈钢多翼式离心风轮及循环风道组成，上出风、下进风箱内温度均匀，提高了空气流量，大幅改善了试验箱的温度均匀性

⑤　箱体上下中心50mm孔径

2）安全保护系统

①　超温报警

②　漏电保护

③　过流保护

④　接地保护

3、油源系统

油源系统为主机驱动油缸提供液压动力。它由油泵、交流伺服电机、油池、过滤装置、流量控制阀组、方向调节装置、压力安全装置、油管等组成。吸油管配有过滤装置，保证了液压系统稳定性和耐久性，选用了意大利马祖其高压齿轮油泵，使整个液压系统的噪音降到较低的水平。本液压系统采用现代先进的交流伺服电机油源，通过电机转速控制油泵流量，具有节能、低噪音、控制精度高、响应速度快等优点。
