一、执行技术标准
执行国家现行的有关设备安装工程技术、施工、验收标准、规范及相关文件。
GB/T1001.1-2003 《 标称电压高压 1000V 的架空线路绝缘子 第 1 部分:交流系统用瓷 或玻璃绝缘子元件—定义、试验方法和判定准侧》
GB/T775.3-2006 《绝缘子试验方法第3部分:机械试验方法》
GB/T 2611《试验机通用技术要求》
GB 228《金属材料室温拉伸试验方法》
GB8170《数值修约规则》
二、设备描述

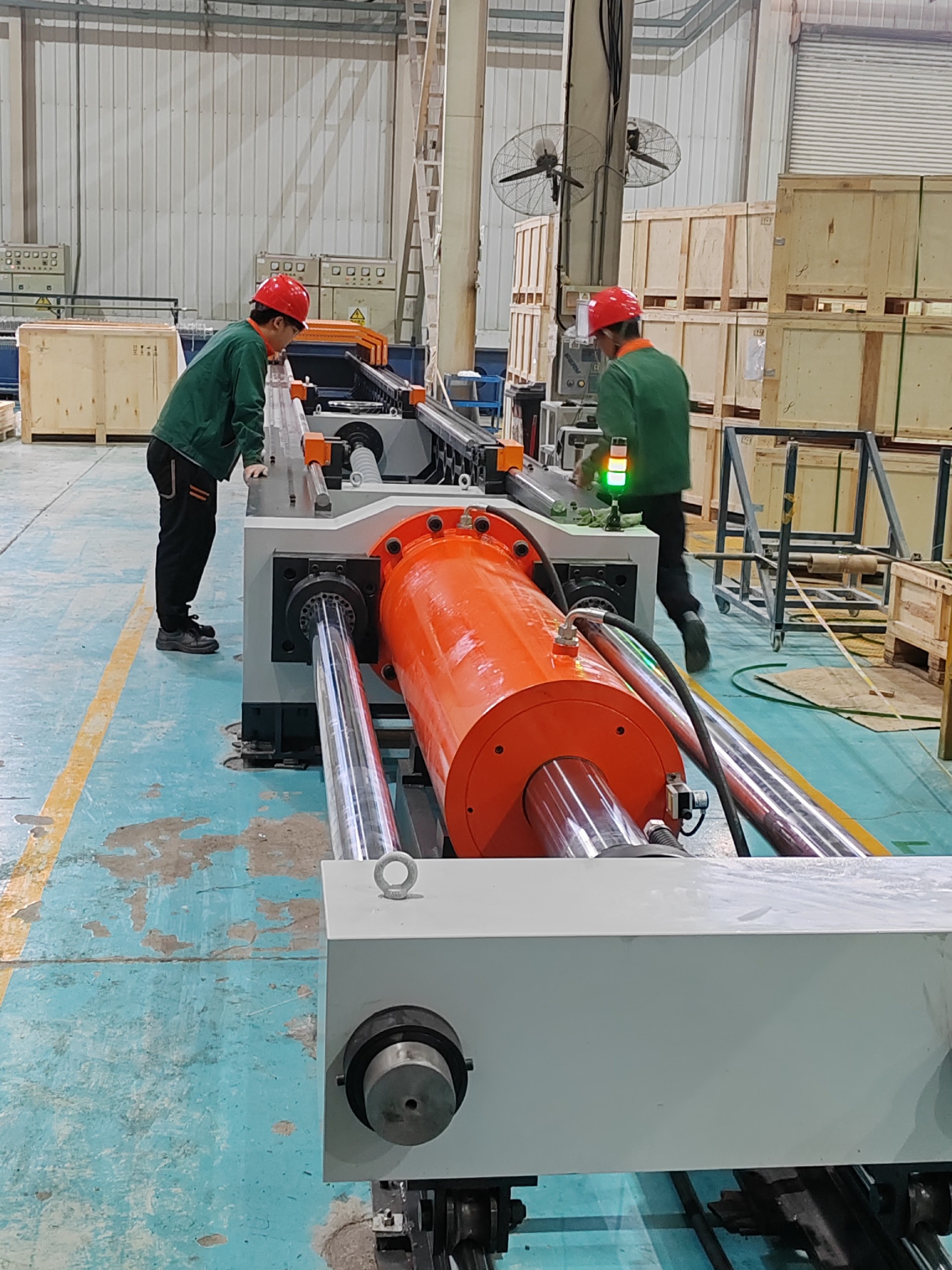

本设备主要用于绝缘子产品、电力金具、架空导线及其它材料的机械性能试验。主机采用卧式的结构形式,便于试件的安装、拆卸。该设备由主机、液压系统、数据测量系统(负荷、 行程)及微机数据处理系统组成。应用计算机技术,使测定过程简单易行、测试数据准确,具 有数据处理、自动绘制曲线、储存与打印功能。液压系统采用高精度伺服电机油泵对其加荷系统进行精密跟踪调整,具有连续试验功能,用户只需放置试样,能自动按设定好的加荷要求 进行试验,具有试验力、加荷速率自动跟踪测量、峰值保持等功能。试验时具有过载保护功能 及位移保护功能,试验数据能自动存储,并打印出完整的试验报告。
三、主要技术参数
Ø 试验力测量精度:±1%;
Ø 试验力测量范围:20kN-2000 kN(测量精度:±1%),精度达不到则为不合格;
Ø 前后夹头体之间的有效距离调整范围:试验有效空间长度为 14m(不包含液压油缸活塞行 程)
Ø 主机结构形式:卧式,0—14 米范围内可调,人工推动调整间距 500mm,小车滚轮需做好防 护,固定方便、省力。
Ø 位移量程:800mm ;位移测量精度:0.1mm;
Ø 保载时间不小于 200h,保载力 1000kN;
Ø 保载精度:±1%;配有机械保载装置,可机械锁力,但停电会由于失去力控使曲线有轻微变动;
Ø 试验力等速率控制:0.1~100%FS/min;(运行速度不大于240mm/min)
Ø 最大加载速度:240mm/min;
Ø 最大空间调整速度:进程240mm/min,返程300mm/min;
Ø 油漆:所有金属件均应防锈喷漆,并采取措施防止运输和安装中漆层剥落与变质;
Ø 噪音:小于70分贝(距离 1m 任何位置)。
功能要求;
Ø 具有手动和自动试验功能,并可方便切换;
Ø 带有反力架,可在线检测及标定;
Ø 具有高压屏蔽功能;
Ø 采用计算机控制,具有力、位移自动跟踪测量,自动分析并记录试品破坏负荷;
Ø 加荷速率任意设定、试验力量程自动切换;
Ø 恒负荷拉伸;
Ø 位移等速率控制;
Ø 试验力等速率控制,保证拉伸破坏负荷的 30%~60%的加载速率;
Ø 拉力试验机框架永久不变形(2000kN 以内);
Ø 负荷、加荷速率、位移、时间及试验曲线能自动或手动保存,动态显示和打印等功能;
Ø 曲线形式可任意选择;
Ø 有停电保压来电续保功能;(停电时间不大于30min)
Ø 能迅速准确地实现负荷、位移的数字标定,检验时具有过载保护功能,满载保护及位置保护;
Ø 试验数据能任意存取,并实现数据和曲线的再分析,包括局部放大和数据再编辑;
Ø 试验条件(试样环境、测试)可编程,能自动求出材料的力学性能指标打印出完整的试验报 告和曲线。
Ø 冷却系统保证油温不高于 65℃;
Ø 拉伸机所呈现的产品性能参数可实时上传 MES;
