楔形夹具常见问题(二)

作者:超级管理员 发布时间:2022-05-27 09:54:36 访问数量:185 来源:本站

紧接上文(一)

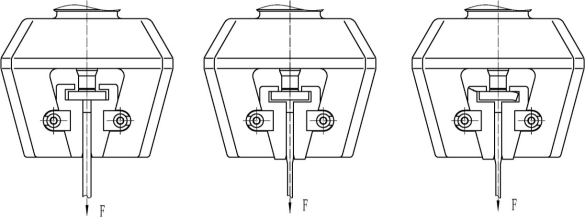

目前的解决办法是将钳口勾板位置的沟槽加宽

如果客户做螺纹钢试样,则需明示客户此夹具并不能做螺纹钢拉伸,推荐其使用液压夹具,因此款夹具只针对电子万能试验机,若客户坚持使用此夹具试验,则需加大 V 型钳口内 V 型槽的宽度,并且每次试验时要将螺纹钢两侧筋条嵌入此槽内进行拉伸试验。部分楔型夹具中配有锉刀钳口,
   (如图所示)该钳口是使用锉刀片嵌入钳口体内配做而成,当
客户锉刀钳口磨损后通常要求购买其中的锉刀片部分,此时必须要求其将钳口体寄回公司,以便配做其中的锉刀片,否则可能客户收到后仍需要自行打磨才可安装。



   部分楔型夹具中配有锉刀钳口,该钳口是使用锉刀片嵌入钳口体内配做而成,当客户锉刀钳口磨损后通常要求购买其中的锉刀片部分,此时必须要求其将钳口体寄回公司,以便配做其中的锉刀片,否则可能客户收到后仍需要自行打磨才可安装。



 部分客户使用楔型夹具进行薄板拉伸时,经常会发现试样钳口夹持的部分的夹持痕迹不均匀,该问题出现有两种可能:一是钳口与夹具体之间配合不好造成,可清理一下夹具体,并上润滑油后再试;二是夹具体或钳口本身加工精度不高而客户试样强度较大造成的,这可以通过更换钳口的方式
 分辨。
注意,此类现象属正常,因为老式的手动夹具由于其本身结构与加工的问题很容易导致此类情况的出现,只说明该夹具不适合夹持薄板试样,可让客户寄试样来推荐相应夹具
