广材电液伺服万能试验机操作规程(一)

作者:超级管理员 发布时间:2022-06-13 16:56:11 访问数量:223 来源:本站

广材WA-300KE 万能试验机作业指导书

一、目的

建立标准的作业方法,保障检测设备的正常运行以及检测数据的准确性。

二、适用范围

WA-300KE 万能试验机

三、适用人员

经培训合格的检测人员,严禁未经培训人员操作及使用本设备

四、仪器组成

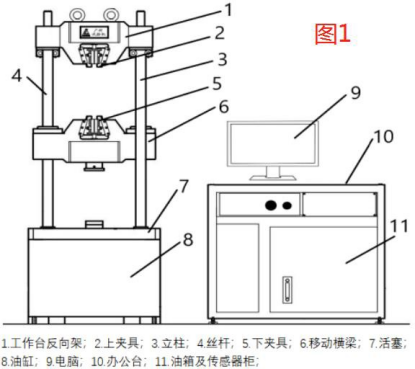

4.1机械及控制部分,如图 1

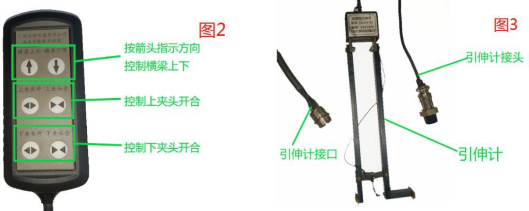

4.2控制手柄 如图 2

4.3引伸计及接口(如图 3)

引伸计:主要在测试屈服强度时使用,标距 50mm,标定范围 0.5-25mm

4.4测试软件 MaxTest

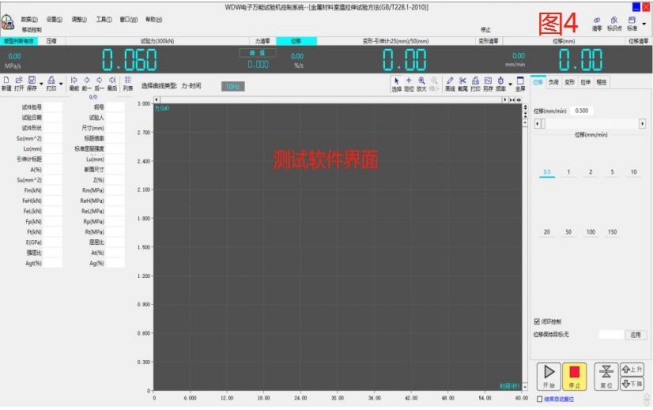

4.4.1软件界面(如图 4)

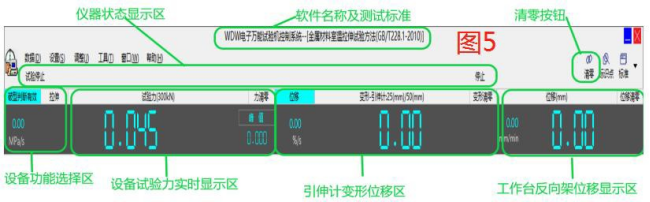

4.4.2软件功能区及说明(如图 5)

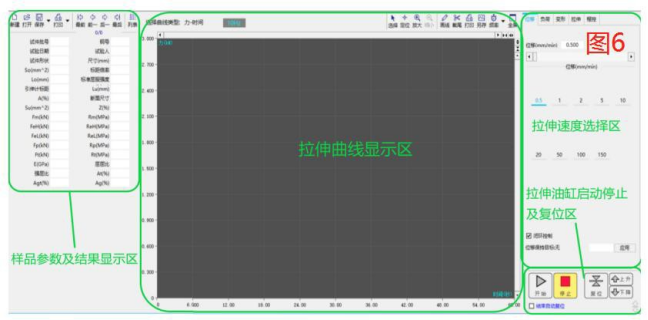

4.2.3 软件数据处理区及说明

五、操作细则

5.1开机前对仪器各部位进行检查,点检,并记录点检结果;

5.2开机步骤

5.2.1启动与检测仪器配套的办公电脑;

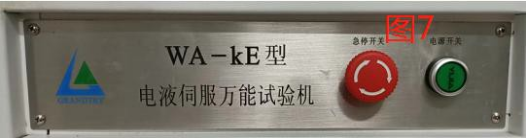

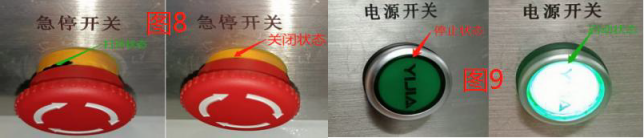

5.2.2按下电源开关按钮,启动仪器主电源(启动主机电源前,要确保急停开关按钮处于打开状态),此时电源开关指示灯亮。如下图 7、图 8、图 9:
                                       主机电源控制面板

5.2.3将引伸计接入设备端接口(如有需要时,如图 10


双击电脑桌面图标 image.png,启动测试仪器测试软件(MaxTest,进入软件界面;
