【广材试验机】万能电子引伸计如何使用

作者:超级管理员 发布时间:2024-08-28 09:14:15 访问数量:516 来源:本站

工序名称: 1、物料及工具的准备

1.资源准备:

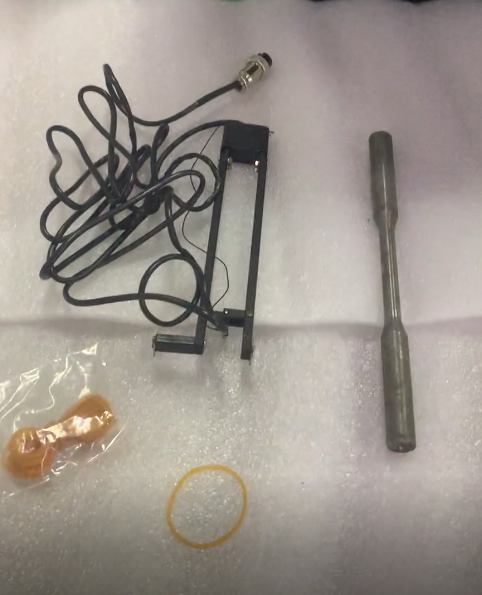

① 物料:引伸计 1个;橡皮筋2个;被测工件1件。

2.注意事项:

① 引伸计导线勿有折叠,绞线等状态

工序名称 2、引伸计的安装

1.安装步骤

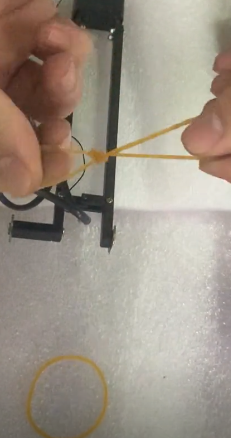

① 先将橡皮筋打一个蝴蝶结。

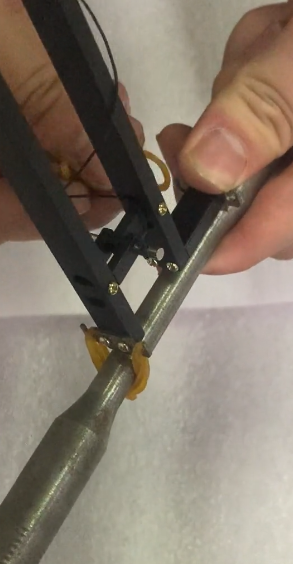

② 然后钩住引伸计的一侧外爪绕工件半圈后钩住另一侧外爪,重复两次。


3、引伸计设备安装

1.安装步骤

① 在安装在试验机前需拔掉插销。

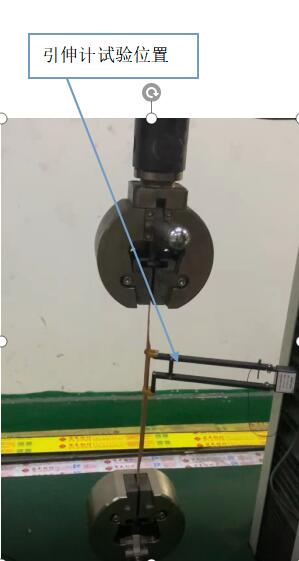

② 然后将试件放进相应的夹具锁紧。

1.注意事项:

① 务必取下插销,不然试验过程中损坏引伸计。

② 做完试验后必须将插销重新插上

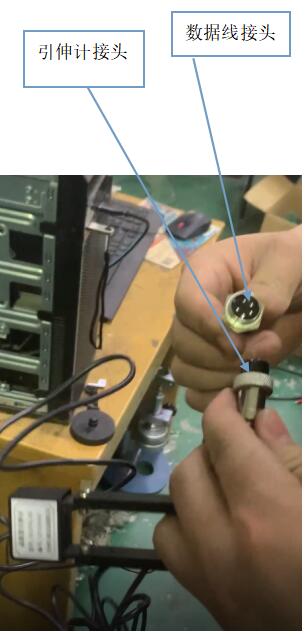

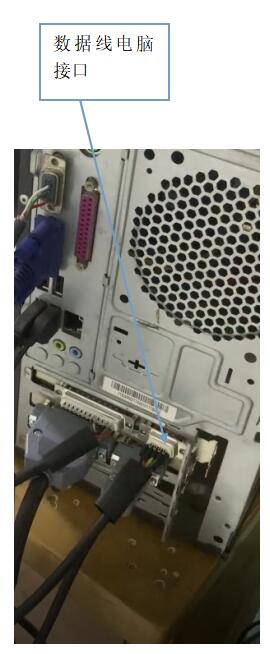

试样夹好后,将引伸计的接头与数据线连接,再将数据线插头插入电脑接口。


4引伸计测试

1.装配后测试

① 装配好后,开机并运行软件。

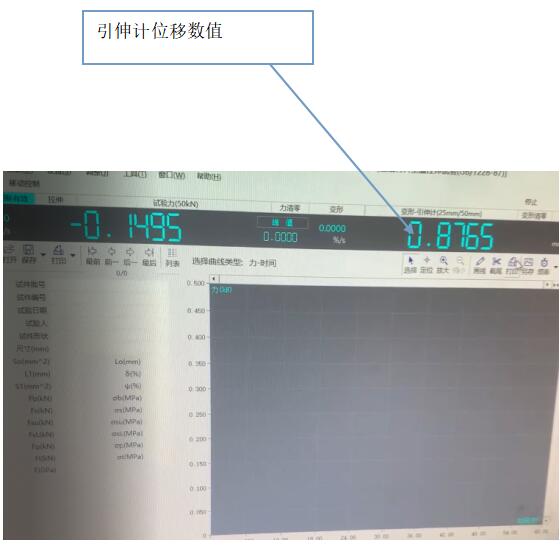

② 可以轻微触碰引伸机看是否有数据跳动。

③ 如正常,则可进行相关试验。


5、注意事项

1.安装步骤

① 拆卸与安装全程需保证试验设备是关机断电状态。

② 做试验时特别注意引伸计插销的拔出。

如有不懂的,可以继续咨询广材试验机020-83333222咨询
