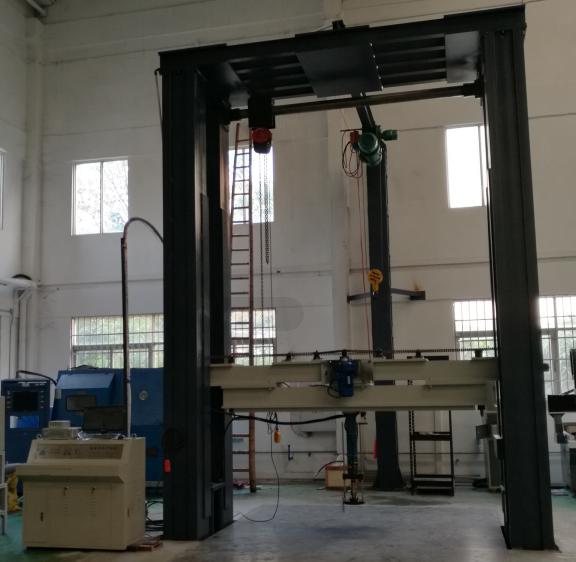

力学多功能试验装置(四柱式)

作者:超级管理员 发布时间:2021-03-25 14:55:00 访问数量:10111 来源:本站

  • 特点与优点
  • 重要技术参数
  • 下载资料



主要特点
框架在受力平衡状态下最大试验力为400t,可进行试验力、变形、位移三闭环控制,可任意设定加载力速率,可以进行保荷试验等,也可由用户根据测试要求自定义编程控制整个加载过程。
主机自平衡结构,可以承受不同方向受力进行测试。
采用伺服系统控制,可以进行力、位移、变形的闭环测量。并能屏幕显示各种关系曲线图并打印出实验报告。
可选用力压缩消隙结构技术,确保伺服控制从最小力值开始,实现力值、位移的平滑测量。
受力主体及机座采用高强优质锻钢制造,结构上具有等强度设计,设有加强筋结构。
为保证安全,框架设计安全系数n≥2,整机具有最大负荷120%的过载能力,过载时中点最大变形量为1mm。自身形变在弹性范围,不出现塑性变形。有位移、试验力过载保护功能。软件和硬件两级保护功能。
油缸采用外挂式设计,最大限度保证灵活性。
可选配油压式快速自动定位并锁紧装置。
设有良好的冷却系统,连续工作12小时液压系统温升<45K。
试验区间噪声:不大于60dB。
配备500mm量程双油缸,最大力都为200吨,配套应变式薄型压力传感器,安装于油缸端部,需要维修时,压力传感器可通过松拧螺栓可拆卸。
为便于搬运,实验装置可拆卸拼装。
